• 每秒 2 Tb (Tbps) 陣列可實現每插槽 80 Gbps 的交換容量，并且通過 Cisco Catalyst 虛擬交換系統 (VSS) 可擴展至 4 Tbps 的系統容量

• 40G 的系統最多支持每個 VSS 系統 360 個 10G 端口和 1068 個 1G 端口

• 管理引擎 2T 最多支持 720 mpps 的 IPv4 和 390 mpps 的 IPv6

• 提供較大的表，可實現可擴展部署，并具有受保護的控制平面。

虛擬交換系統

• 激活冗余 Catalyst 6500 系統間的所有可用帶寬，并消除不對稱路由

• 支持機箱間狀態故障切換，并提供決定性的次秒級恢復

• 提供單點管理功能

• 無需第一跳彈性協議 (FHRP)，支持簡化的無環路拓?fù)?/span>

網絡虛擬化

• 通過提供分段、路徑隔離、隱私、有限命運共享、成員資格定義和地址空間分離技術來實現基礎架構整合

• 使用 IP/MPLS 技術提供端到端網絡虛擬化。

安全

• 通過 Cisco TrustSec 識別（802.1x 套件）、標記 (SGT)、加密 (MacSec) 并實施（安全組訪問控制列表）

• 支持網絡設備準入控制 (NDAC) 和端點準入控制 (EAC)

• 通過 TrustSec 入口/出口反射器提供投資保護

集成服務與運營效率

• 通過下一代集成服務模塊幫助統一、簡化和有效利用網絡

• 通過模塊化設計方便多代組件集成于一個機箱上

• 通過交換端口分析器 (SPAN)/遠程交換端口分析器 (RSPAN) 監控網絡上的交換機，并通過加密遠程 SPAN (ERSPAN) 將分析器實際連接至網絡上的幾乎任何端口

• 通過靈活的入口采樣 Netflow 和 CPU 保留 Netflow 導出實現應用可見性

• 通過連接管理處理器 (CMP) 提供映像恢復和控制臺記錄功能

擴展、虛擬化、管理網絡

最新創新

• 下一代管理引擎 2T 擴展至 2Tb 交換能力

• 無邊界服務節點：高級交換、無線與安全功能

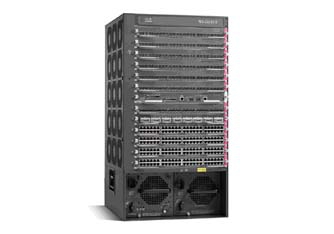

通過 Cisco Catalyst 6500 系列交換機遠程對網絡進行有效的擴展、虛擬化、保護和管理。Cisco Catalyst 6500 系列提供功能豐富的高性能平臺，適合在園區、數據中心、WAN 和城域以太網網絡部署，為無邊界網絡奠定了堅實的基礎，從而讓您能夠隨時隨地任意連接。

擴展性能與網絡服務

• 每秒 2 Tb (Tbps) 陣列可實現每插槽 80 Gbps 的交換容量，并且通過 Cisco Catalyst 虛擬交換系統 (VSS) 可擴展至 4 Tbps 的系統容量

• 40G 的系統最多支持每個 VSS 系統 360 個 10G 端口和 1068 個 1G 端口

• 管理引擎 2T 最多支持 720 mpps 的 IPv4 和 390 mpps 的 IPv6

• 提供較大的表，可實現可擴展部署，并具有受保護的控制平面。

虛擬交換系統

• 激活冗余 Catalyst 6500 系統間的所有可用帶寬，并消除不對稱路由

• 支持機箱間狀態故障切換，并提供決定性的次秒級恢復

• 提供單點管理功能

• 無需第一跳彈性協議 (FHRP)，支持簡化的無環路拓?fù)?/span>

網絡虛擬化

• 通過提供分段、路徑隔離、隱私、有限命運共享、成員資格定義和地址空間分離技術來實現基礎架構整合

• 使用 IP/MPLS 技術提供端到端網絡虛擬化。

安全

• 通過 Cisco TrustSec 識別（802.1x 套件）、標記 (SGT)、加密 (MacSec) 并實施（安全組訪問控制列表）

• 支持網絡設備準入控制 (NDAC) 和端點準入控制 (EAC)

• 通過 TrustSec 入口/出口反射器提供投資保護

集成服務與運營效率

• 通過下一代集成服務模塊幫助統一、簡化和有效利用網絡

• 通過模塊化設計方便多代組件集成于一個機箱上

• 通過交換端口分析器 (SPAN)/遠程交換端口分析器 (RSPAN) 監控網絡上的交換機，并通過加密遠程 SPAN (ERSPAN) 將分析器實際連接至網絡上的幾乎任何端口

• 通過靈活的入口采樣 Netflow 和 CPU 保留 Netflow 導出實現應用可見性

• 通過連接管理處理器 (CMP) 提供映像恢復和控制臺記錄功能

• 通過迷你端口分析器提供板載數據包捕獲功能

思科 6500系列產品資料

Cisco Catalyst 6500 系列管理引擎 2T

產品概述

Cisco^? Catalyst^? 6500 管理引擎 2T（圖 1）是管理引擎系列新增的最新產品。管理引擎 2T 旨在提供更高的性能、更好的可擴展性和支持硬件的增強功能。管理引擎 2T 集成了 2T比特的高性能交換矩陣，可在所有 Cisco Catalyst 6500 E 系列機箱內實現每個插槽 80 Gbps 的交換容量。管理引擎 2T 上的轉發引擎能夠?yàn)?2 層和 3 層服務提供高性能轉發。管理引擎 2T 在安全、服務質量 (QoS)、虛擬化和可管理性等領域提供了許多新的基于硬件的創新。管理引擎 2T 的豐富功能集增強了傳統 IP 轉發、2 層和 3 層多協議標簽交換 (MPLS) VPN 以及 VPLS 等應用。Cisco Catalyst 6500 管理引擎 2T 通過所有功能和技術進步確立了在無邊界網絡和數據中心部署領域的產品領先地位。

圖 1.管理引擎 2T

功能和優點

管理引擎 2T 提供了可擴展的性能、智能和大量的功能，以滿足無邊界網絡、數據中心和服務提供商網絡的需求。管理引擎 2T 的一些主要功能包括：

• 平臺可擴展性：在 E 系列機箱上提供每個插槽多達 80 Gbps 的交換容量；可將使用單個 6513-E 機箱的 2T比特帶寬容量擴展到使用 VSS 的 4 T比特容量。支持利用 VSS 部署的多達 1056 個 1Gbps 端口和 352 個 10Gbps 端口的系統。提供 1Gbps/10Gbps 和 40Gbps 的接口支持，以滿足未來的客戶帶寬增長需求。

• 安全性：支持 Cisco TrustSec 和 CTS，從而提供 MacSec 加密和基于角色的 ACL。提供控制平面流量限速，以防止拒絕服務攻擊。

• 虛擬化：原生支持 VPLS，以及可感知 VPN 的 NAT、VPN 統計和 VPN Netflow等部署網絡虛擬化所需的重要功能的強化

• Netflow 應用監控：管理引擎 2T 支持增強型應用監控，例如靈活采樣 Netflow 可用于實現智能且可擴展的應用監控。

主管理引擎 2T 組件

策略功能卡 4
管理引擎 2T 的主要特點是集成的策略功能卡 4 (PFC4)，它不僅提高了性能和可擴展性，而且還提供新的和增強型硬件功能。PFC4 配備有一款高性能的 ASIC 系統，可針對現有的和新的軟件功能實現硬件加速。PFC4 支持 2 層和 3 層轉發、QoS、Netflow 和訪問控制列表 (ACL)，以及組播數據包復制，并處理安全策略（如訪問控制列表 (ACL), 這些特性同時使用，對性能沒有任何影響。PFC4 支持 IPv4 和 IPv6 的所有這些操作。

PFC4 還提供強化的性能和可擴展性，并支持許多新的創新，如原生 VPLS、靈活 NetFlow、出口 NetFlow、Cisco TrustSec、分布式策略器、控制平面流量管制和全面的 IPv6 功能。

多層交換功能卡 5
管理引擎 2T 的主要特點是多層交換功能卡 5 (MSFC5)，可提供高性能、多層交換和路由智能。MSFC5 配備有高性能處理器，可在雙核 CPU 上同時運行 2 層協議和 3 層協議。其中包括路由協議支持、2 層協議（例如，生成樹協議和 VLAN 中繼協議），以及安全服務。

MSFC5 會在軟件中建立思科快速轉發信息庫 (FIB) 表，然后將該表下載到 PFC4 和分布式轉發卡 4 (DFC4) 的硬件專用集成電路 (ASIC) 上，如果其存在于某個模塊上，則會針對 IP 單播和組播流量做出轉發決定。

功能和優點詳細信息
此部分提供管理引擎 2T 和所支持功能的可擴展性和性能方面的詳細信息。

                                                                        表 1. 可擴展性

                                    表 2. QoS 功能和可擴展性

                                  表 3. 安全功能和可擴展性

Cisco Catalyst 6500 系列交換機的 Cisco Catalyst 6900 系列以太網接口模塊

圖 1. Cisco Catalyst 6900 系列 8 端口 萬兆以太網光纖模塊

主要功能和優點

表 1. Cisco Catalyst 6900 系列 8 端口 萬兆以太網光纖模塊的主要功能

表 2. Cisco Catalyst 6900 系列 8 端口 萬兆以太網光纖模塊的熱插撥光纖

Cisco 6500 系列交換機的 6800 系列 萬兆和千兆以太網接口模塊

6800 系列 16 端口 萬兆以太網光纖模塊

6800 系列 16 端口 萬兆以太網光纖模塊適合于在園區和數據中心內的接入和聚合網絡中進行部署：

• WS-X6816-10G-2T：帶 DFC4 的 16 端口 萬兆以太網光纖模塊（圖 1），以及

• WS-X6816-10G-2TXL：帶 DFC4XL 的 16 端口 萬兆以太網光纖模塊（圖 1）

• 背板連接：使用雙全雙工 20 Gbps 交換矩陣通道（總共 40 Gbps）連接到交換矩陣

• 機箱/插槽支持：可以占用 Cisco Catalyst 6503E、6504E、6506E、6509E 和 6509-V-E 中的任何插槽。可以占用 Cisco Catalyst 6513-E 中的插槽 1-6 和 9-13。

• 管理引擎：與管理引擎 2T 和管理引擎 2TXL 兼容

• 分布式轉發和性能：配有 DFC4 或 DFC4XL 子卡，可針對 L2、IPv4 和 MPLS 轉發提供速度持續高達 60 Mpps 且針對 IPv6 轉發提供速度高達 30 Mpps 的最佳性能。

6800 系列 16 端口 萬兆以太網光纖模塊（圖 1）可在單個 Cisco Catalyst 6513-E 交換機機箱內提供多達 176 個 萬兆以太網光纖端口，并在 Cisco Catalyst 6500 虛擬交換系統 (VSS) 2T 內提供多達 352 個 萬兆以太網光纖端口。

圖 1. 6800 系列 16 端口 萬兆以太網光纖模塊

6800 系列 16 端口 萬兆以太網銅纜模塊

6800 系列 16 端口 萬兆以太網銅纜模塊適合于數據中心接入和交換機之間的連接。10GBase-T 的主要使用案例是高速服務器連接。其他不太常見的使用案例情況是將 10GBase-T 用于位于 100 米距離之內的互連分配或核心交換機：

• WS-X6816-10T-2T：帶 DFC4 的 16 端口 萬兆以太網銅纜模塊（圖 1），以及

• WS-X6816-10T-2TXL：帶 DFC4XL 的 16 端口 萬兆以太網銅纜模塊（圖 1）

• 背板連接：使用雙全雙工 20 Gbps 交換矩陣通道（總共 40 Gbps）連接到交換矩陣

• 機箱/插槽支持：可以占用 Cisco Catalyst 6503E、6504E、6506E、6509E 和 6509-V-E 中的任何插槽。可以占用 Cisco Catalyst 6513-E 中的插槽 1-6 和 9-13。

• 管理引擎：與管理引擎 2T 和管理引擎 2TXL 兼容

• 分布式轉發和性能：配有 DFC4 或 DFC4XL 子卡，可針對 L2、IPv4 和 MPLS 轉發提供速度持續高達 60 Mpps 且針對 IPv6 轉發提供速度高達 30 Mpps 的最佳性能。

6800 系列 16 端口 萬兆以太網銅纜模塊（圖 1）可在單個 Cisco Catalyst 6513-E 交換機機箱內提供多達 176 個 萬兆以太網銅纜端口，并在 Cisco Catalyst 6500 虛擬交換系統 (VSS) 2T 內提供多達 352 個 萬兆以太網銅纜端口，其主要設計用于數據中心接入，而次要用于交換機之間的連接。

圖 2. 6800 系列 16 端口 萬兆以太網銅纜模塊

6800 系列 萬兆以太網模塊的功能

主要功能和優點

6800 系列 16 端口 萬兆以太網光纖和銅纜模塊支持 IEEE 802.3ad 鏈路聚合和 Cisco? 分布式 EtherChannel 技術，以提供容錯連接能力并使用同一機箱內的任何 8 個端口將每個 EtherChannel 連接的帶寬擴展到多達 80 Gbps。此外，它還支持基于硬件的組播復制、服務質量 (QoS)、訪問控制列表 (ACL)、巨型幀和低延遲，以針對帶寬密集型應用實現安全且可靠的性能。該模塊包括 4 個端口組，每個組各 4 個端口。用戶可以在過載模式（每個端口組最多使用 4 個端口）或性能模式（每個端口組使用 1 個端口）下操作每個端口組，從而能夠靈活地將某些端口用于連接到服務器，而將其他端口用于交換機的互連。

表 1. 6800 系列 萬兆以太網模塊的主要功能
