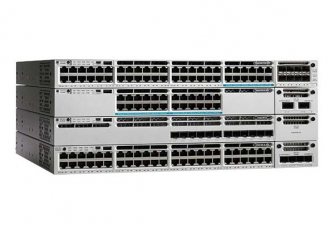

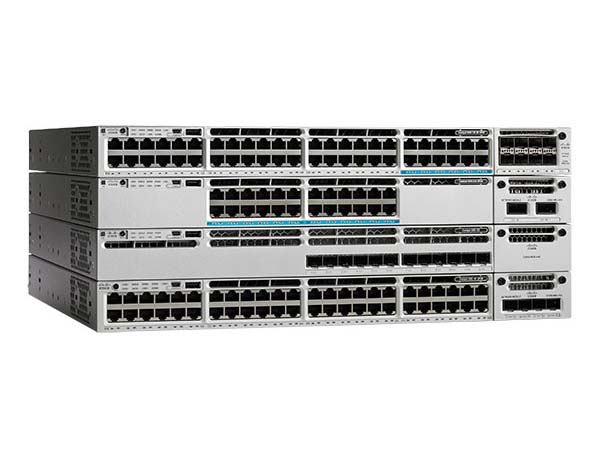

1.產品概述
● 全面的無線控制器功能，包括：
? 每交換機最高 40G 的無線容量（48 端口 RJ45 型號）
? 每個交換實體上支持最高 100 個接入點和 2000 個無線客戶端（交換機或堆疊）
● 24 和 48 個 10/100/1000Mbps 數據 PoE+ 和 Cisco UPOE 型號，支持高能效以太網 (EEE)
● 24 和 48 個 100Mbps/1/2.5/5/10 Gbps Cisco UPOE 型號，支持高能效以太網 (EEE)
● 12 和 24 端口 1 千兆位以太網 SFP 型號
● 12 和 24 端口 1 千兆位以太網 SFP+ 型號
● 48 端口 1/10 千兆位以太網 SFP+ 型號，帶有 4 個固定 40 千兆位以太網 QSFP+ 上行鏈路
● Cisco StackWise-480 技術提供了可擴展性和彈性，具備 480 Gbps 堆疊吞吐量
● Cisco StackPower? 技術提供了與其他堆疊成員的電源堆疊功能，實現電源冗余1
● 五個可選上行鏈路模塊，支持 4 x 千兆位以太網、2 x 萬兆位以太網、4 x 萬兆位以太網、8 x 萬兆位以太網4, 或者 2 x 40 千兆位以太網 QSFP+端口
● 雙路冗余模塊化電源，以及三個模塊化風扇用于提供冗余
● 完整的 IEEE 802.3at (PoE+)，在 1 機架單元 (RU) 封裝上為所有銅纜端口提供 30W 功率
● Cisco UPOE 在 1 機架單元 (RU) 封裝上為每個端口提供 60W 功率
● 通過軟件支持 IPv4 和 IPv6 路由、組播路由、模塊化服務質量 (QoS)、Flexible NetFlow (FNF) 和增強的安全功能
● 在所有許可證級別上的單一通用 Cisco IOS? 軟件映像，提供方便的軟件功能升級途徑
● 增強有限使用期質保 (E-LLW) 與下一工作日 (NBD) 高級硬件替換，以及享受 90 天的思科技術支持中心 (TAC) 支持
2.交換機配置
表 1. Cisco Catalyst 3850 系列配置
| 型號 | 10/100/1000 或 SFP、SFP+ 端口總數 | 默認 AC 電源 | 可用 PoE 功率 | StackWise-480 | StackPower |
| WS-C3850-24T | 24 | 350WAC | - | 支持 | 支持 |
| WS-C3850-48T | 48 |
| WS-C3850-24P | 24 PoE+ | 715WAC | 435W |
| WS-C3850-48P | 48 PoE+ |
| WS-C3850-48F | 48 PoE+ | 1100WAC | 800W |
| WS-C3850-24U | 24 UPOE | 1100WAC | 800W |
| WS-C3850-48U | 48 UPOE | 1100WAC | 800W |
| WS-C3850-24XU | 24 UPOE (100Mbps/1/2.5/5/10 Gbps) | 1100WAC | 580W |
| WS-C3850-12X48U | 48 UPOE（帶有 12 個 100Mbps/1/2.5/5/10 Gbps 端口） | 1100WAC | 630W |
| WS-C3850-12S | 12 SFP | 350WAC |
|
| WS-C3850-24S | 24 SFP |
| WS-C3850-12XS | 12 個 1/10G SFP+ | 350WAC | - |
| WS-C3850-24XS | 24 個 1/10G SFP+ | 715 WAC | - |
| WS-C3850-48XS | 48 個 1/10G SFP+ | 750WAC（前向后） | - | 不支持 | 不支持 |
網絡模塊
表 2. 網絡模塊編號和說明
產品編號 | 產品說明 | WS-C3850-24XU WS-C3850-12X48U | WS-C3850-12XS WS-C3850-24XS |
C3850-NM-4-1G | 4 x 千兆位以太網網絡模塊 | 支持 | 不支持 |
C3850-NM-2-10G | 4 x 千兆位以太網/2 x 萬兆位以太網網絡模塊 | 支持 | 不支持 |
C3850-NM-4-10G | 4 x 千兆位以太網/4 x 萬兆位以太網網絡模塊 | 支持 | 支持 |
C3850-NM-8-10G | 8 x 千兆位以太網/8 x 萬兆位以太網網絡模塊 | 支持 | 參見注釋 |
C3850-NM-2-40G | 2 x 40 千兆位以太網網絡模塊 | 支持 | 參見注釋 |
注釋：僅 48 端口千兆位以太網型號或者 12 端口或更多萬兆位以太網型號上支持 C3850-NM-4-10G 模塊。24 端口和 48 端口千兆位級交換機以及 24 端口 10G SFP+ 交換機型號上支持 C3850-NM-8x10G 和 C3850-NM-2x40G 模塊。12 端口和 24 端口 SFP+ 型號上不支持 C3850-NM-4-1G 和 C3850-NM-2-10G 模塊。
表 3. 網絡模塊兼容性數據表
| 型號 | 網絡模塊 |
| WS-C3850-24T | C3850-NM-4-1G，C3850-NM-2-10G |
| WS-C3850-48T | C3850-NM-4-1G，C3850-NM-2-10G，C3850-NM-4-10G |
| WS-C3850-24P | C3850-NM-4-1G，C3850-NM-2-10G |
| WS-C3850-48P | C3850-NM-4-1G，C3850-NM-2-10G，C3850-NM-4-10G |
| WS-C3850-48F | C3850-NM-4-1G，C3850-NM-2-10G，C3850-NM-4-10G |
| WS-C3850-24U | C3850-NM-4-1G，C3850-NM-2-10G |
| WS-C3850-48U | C3850-NM-4-1G，C3850-NM-2-10G，C3850-NM-4-10G |
| WS-C3850-24XU | C3850-NM-4-1G，C3850-NM-2-10G，C3850-NM-4-10G，C3850-NM-8-10G，C3850-NM-2-40G |
| WS-C3850-12X48U | C3850-NM-4-1G，C3850-NM-2-10G，C3850-NM-4-10G，C3850-NM-8-10G，C3850-NM-2-40G |
| WS-C3850-12S | C3850-NM-4-1G，C3850-NM-2-10G |
| WS-C3850-24S | C3850-NM-4-1G，C3850-NM-2-10G |
| WS-C3850-12XS | C3850-NM-4-10G |
| WS-C3850-24XS | C3850-NM-4-10G，C3850-NM-8-10G，C3850-NM-2-40G |
| WS-C3850-48XS | 無 |
SFP+ 接受器支持萬兆位以太網和千兆位以太網模塊，使得客戶可以利用在千兆位以太網 SFP 模塊上的投資，并在業務需求變化時升級到萬兆位以太網，而無需對接入交換機進行全面升級。與之對比的是，SFP 接受器只能用作千兆位以太網端口，如表 4 中的示例所示。
| 接口選項 |
| 網絡模塊 | 萬兆位以太網 SFP+ 端口 | 千兆位以太網 SFP 端口 |
| 4 x 千兆位以太網 | 0 | 4 |
| 4 x 千兆位以太網/2 x 萬兆位以太網網絡模塊 | 2 | 0 |
| 1 | 3 |
| 2 | 2 |
| 0 | 4 |
| 4 x 千兆位以太網/4 x 萬兆位以太網網絡模塊 | 4 | 0 |
| 0 | 4 |
| 2 | 2 |
| 3 | 1 |
| 1 | 3 |
雙路冗余模塊化電源
Cisco Catalyst 3850 系列交換機支持雙路冗余電源。默認情況下，隨交換機配有一個電源，在訂購交換機或者以后可以購買第二個電源。如果只安裝了一個電源，則該電源應始終位于電源槽 1 中。隨交換機發運的還有三個可現場更換風扇
表 5. 電源型號
| 型號 | 默認電源 | 可用 PoE 功率 |
| 24 端口數據交換機 | PWR-C1-350WAC | - |
| 48 端口數據交換機 |
| 24 端口 PoE 交換機 | PWR-C1-715WAC | 435W |
| 48 端口 PoE 交換機 |
| 48 端口全 PoE 交換機 | PWR-C1-1100WAC | 800W |
| 24 端口 UPOE 交換機 | PWR-C1-1100WAC | 800W |
| 48 端口 UPOE 交換機 |
|
|
| 24 端口千兆位級 UPOE 交換機 | PWR-C1-1100WAC | 580W |
| 48 端口千兆位級 UPOE 交換機 | PWR-C1-1100WAC | 630W |
| 12 端口 SFP 交換機 | PWR-C1-350WAC | - |
| 24 端口 SFP 交換機 |
| 12 端口 SFP+ 交換機 | PWR-C1-350WAC | - |
| 24 端口 SFP+ 交換機 | PWR-C1-715WAC | - |
| 48 端口 SFP+ 交換機（WS-C3850-48XS-S 和 WS-C3850-48XS-E） | PWR-C3-750WAC-R | - |
| 48 端口 SFP+ 交換機（WS-C3850-48XS-F-S 和 WS-C3850-48XS-F-E） | PWR-C3-750WAC-F | - |
除了表 5 中列出的電源之外，所有交換機型號上還提供有 440WDC 電源作為配置選項和備件（即，可以單獨訂購）。DC 電源還提供了 PoE 功能，以實現最大限度的靈活性（有關使用 DC 電源的可用 PoE 預算，請參閱表 6）?？蛻艨稍趦蓚€可用電源插槽中混合搭配使用 AC 和 DC 電源。任意一款這些電源可以安裝在任意交換機中。
表 6. 使用 DC 電源的可用 PoE
| 型號 | 440WDC 電源數 | 可用總 PoE 預算 |
| 24 端口 PoE 交換機 | 1 | 220W |
| 2 | 660W |
| 48 端口 PoE 交換機 | 1 | 185W |
| 2 | 625W |
| 24 端口 Mgig UPoE 交換機 | 2 | 360W |
| 48 端口 Mgig UPoE 交換機 | 2 | 410W |
以太網供電增強版 (PoE+)
除了 PoE (IEEE 802.3af) 之外，Cisco Catalyst 3850 系列交換機還支持 PoE+（IEEE 802.3at 標準），這提供了每端口最高 30W 的功率。Cisco Catalyst 3850 系列交換機可以為集成了 Cisco IP 電話、Cisco Aironet? 無線 LAN (WLAN) 接入點或任意 IEEE 802.3at 兼容終端設備的部署帶來較低的總擁有成本 (TCO)。PoE 使得支持 PoE 的各個設備不再需要壁式供電，避免了在沒有 PoE 時 IP 電話和 WLAN 部署的額外電路布線成本。表 7 顯示了不同 PoE 需求所要求的電源組合。
表 7. PoE 和 PoE+ 的電源要求
| 24 端口 PoE 交換機 | 48 端口 PoE 交換機 |
| 所有端口上的 PoE（每端口 15.4W） | 一個 PWR-C1-715WAC | 一個 PWR-C1-1100WAC 或兩個 PWR-C1-715WAC |
| 所有端口上的 PoE（每端口 30W） | 一個 PWR-C1-1100WAC 或兩個 PWR-C1-715WAC | 兩個 PWR-C1-1100WAC 或一個 PWR-C1-1100WAC 和一個 PWR-C1-715WAC |
思科通用以太網供電 (UPOE)
思科同應以太網供電（表 8）是一項突破性技術，提供以下服務和優點。
● 每端口 60W 功率，可以支持各種終端設備，例如 Samsung VDI 客戶端、交易大廳中的 BT IP 轉塔系統、零售/酒店行業中的 Cisco Catalyst 緊湊型交換機、個人思科網真? 系統以及物理接入控制設備
● 電源的高可用性以及有保障的無中斷服務，這是關鍵業務應用程序的要求
(e911)
● 通過將后備電源整合到配線柜中，以較低的成本提供網絡彈性，降低 OpEx
● 無需為每個端點配置電源插座，更快地部署新園區接入網絡基礎設施
表 8. UPOE 的電源要求
| 24 端口 UPOE 交換機 | 48 端口 UPOE 交換機 | 24 端口千兆位級 UPOE 交換機 | 48 端口千兆位級 UPOE 交換機 |
| 所有端口（24 端口交換機） | 一個 PWR-C1-1100WAC 或一個 PWR-C1-715WAC | 兩個 PWR-C1-1100WAC | 兩個 PWR-C1-1100WAC | 兩個 PWR-C1-1100WAC |
| 或者最大 30 個端口（48 端口交換機）上的 UPOE（每端口 60W） |
Cisco Catalyst 千兆位級以太網技術
Cisco 千兆位級以太網是思科針對新款 Cisco Catalyst 以太網接入交換機的獨有創新。隨著 802.11ac 和新無線應用的大量增長，無線設備推動了對更多網絡帶寬的需求。這就要求所有有線基礎設施上采用支持 1 Gbps 以上速度的技術。思科千兆位級技術使您能夠在傳統的 5e 類或更高級別的線纜上實現 1 Gbps 到 10 Gbps 的帶寬速度。此外，所選 Cisco Catalyst 交換機上的千兆位級端口支持 UPOE，在新一代的工作環境和物聯網 (IoT) 生態系統中，這日益重要。
思科千兆位級技術帶來了顯著的優勢，可以支持多種速度范圍、線纜類型和 PoE 功率。其優點可以分為三個不同區域：
● 多種速度：思科千兆位級技術支持交換機端口上的多種速度自動協商。支持的速度包括 5e 類線纜上的 100 Mbps、1 Gbps、2.5 Gbps 和 5 Gbps，以及 6a 類線纜上的最高 10 Gbps。
● 線纜類型：該技術支持廣泛的線纜類型，包括 5e 類、6 類和 Cat 6a 類及更高級別。
● PoE 功率：該技術支持所有支持速度和線纜類型上的 PoE、PoE+ 和 UPOE。
優點
融合有線加無線接入
Cisco Catalyst 3850 是第一款可堆疊接入交換平臺，在單個基于 Cisco IOS XE 軟件的平臺上實現了有線加無線服務。通過這一技術，思科率先實現了豐富的功能，例如堆疊上基于有狀態切換 (SSO) 的高可用性、細粒度 QoS、安全性，以及以無縫方式實現的跨有線和無線的 Flexible Netflow (FNF)。此外，有線加無線功能綁定到單個 Cisco IOS 軟件映像中，這避免了用戶在網絡中啟用前必須先確定資格/認證的數量眾多的軟件映像。通過單個控制臺端口進行命令行界面 (CLI) 管理消除了用于管理有線加無線服務的眾多接觸點，從而減少了網絡復雜性，簡化網絡操作，并降低了管理基礎設施的 TCO。
融合有線加無線不僅可以改進整個網絡中的無線帶寬，還能夠擴展無線部署。每個 48 端口 Cisco Catalyst 3850 提供了 40 Gbps 無線吞吐量（24 端口/12 端口型號上 20 Gbps）。此無線容量增加了堆疊中的成員數量。這可以確保網絡能夠根據當前無線帶寬要求進行擴展，如 IEEE 802.11n 接入點以及未來的無線標準（例如 IEEE 802.11ac）中要求的那樣。此外，Cisco Catalyst 3850 分發無線控制器功能以實現更好的可擴展性。每個 Cisco Catalyst 3850 交換機/堆疊可以在兩種模式下作為無線控制器操作（圖 7）：
● 移動代理 (MA)：這是 Cisco Catalyst 3850 交換機在發運時使用的默認模式。在這種模式下，交換機能夠終止來自接入點的 CAPWAP 隧道，并向無線客戶端提供無線連接。在此模式下，可以維護無線客戶端數據庫，并為無線客戶端和接入點配置并實施安全及 QoS 策略。移動代理模式操作無需 IP Base 之上的額外許可證。
● 移動控制器 (MC)：在此模式下，Cisco Catalyst 3850 交換機可以執行所有移動代理任務，此外還可以進行移動協調、射頻資源管理 (RRM) 以及移動子域中的 Cisco CleanAir? 協調?？梢栽诮粨Q機 CLI 上啟用移動控制器模式。將 Cisco Catalyst 3850 交換機用作移動控制器時，需要 IP Base 許可證級別。在較大型的部署中，位于中心位置的 Cisco 5508 無線 LAN 控制器 (WLC 5508)、Cisco Wireless Services Module 2 (WiSM2)（運行 AireOS 版本 7.3 時）以及無線 LAN 控制器 5760 也可執行此決角色。
在配線柜中，通過每個 48 端口千兆位以太網 RJ45 交換機提供的 40 Gbps 無線帶寬（對于 n 個交換機的堆疊為 n x 40 Gbps）以及使用移動控制器管理一些中心無線功能，基于融合接入的無線部署為無線網絡提供了一流的可擴展性，并顯著改進無線吞吐量。
分布式情報服務
Flexible NetFlow (FNF)
由于無線接入點控制和配置 (CAPWAP) 隧道在交換機上終止，因而實現了對有線加無線流量的完整監控能力。這可以幫助確定用戶和用戶流量流，從而識別潛在的攻擊者，并在攻擊進一步滲透到網絡中之前，在接入層采取更正操作。使用 FNF 可以實現這一目標，它監視有線和無線用戶出入交換機堆疊的每個流。它還有助于確定用量最多的有線/無線用戶并實施相應的帶寬配置策略。
QoS
Cisco Catalyst 3850 交換機具有先進的有線加無線 QoS 功能。它使用思科模塊化 QoS 命令行界面 (MQC)。該交換機使用前所未有的分層帶寬管理方式來管理無線帶寬，從每個接入點級別開始，進一步細化細化到每個射頻、每個服務集標識符 (SSID) 和每個用戶級別。這有助于在各個射頻中按百分比管理和優先處理不同射頻和不同 SSID（企業、訪客等等）之間的可用帶寬。交換機還可以在指定 SSID 的連接用戶之間自動分配相同帶寬。這可以確保指定 SSID 中的所有用戶在連接到網絡時獲得平等的可用帶寬份額。UADP ASIC 實現了分層帶寬管理和公平共享帶寬，從而提供基于硬件的 QoS 在線速流量下優化性能。
除了這些功能之外，交換機還可以基于有線加無線流量的隊列、策略、整形和標記執行服務分類 (CoS) 或差分服務代碼點 (DSCP)。這使得用戶可以創建公用策略在有線加無線流量上使用。在用戶通過 Cisco Identity Services Engine (ISE) 成功進行身份驗證之后，Cisco Catalyst 3850 還支持通過 ISE 下載策略名稱。
安全
Cisco Catalyst 3850 為有線加無線用戶提供了豐富的安全功能集。諸如 IEEE 802.1x、端口安全、動態主機配置協議 (DHCP) 探聽和保護、動態 ARP 檢測、RA 保護、IP 源保護、控制層面保護 (CoPP)、無線入侵防護系統 (WIPS) 等等，實現了針對未經授權的用戶和攻擊者的防護。在有各種有線加無線用戶連接到網絡時，交換機支持會話感知網絡，將連接到網絡的每個設備標識為一個會話，并可以定義唯一訪問控制列表 (ACL) 和/或 QoS 策略，使用 ISE 應用到每個這些會話，從而更好地控制連接到網絡的設備。
靈活性
Cisco StackWise-480 技術
Cisco StackWise-480 技術構建在業界領先的 StackWise? 技術之上，這是一種已經大獲成功的高級堆疊體系結構。StackWise-480 的堆疊帶寬為 480 Gbps。StackWise-480 使用 Cisco IOS 軟件 SSO 在堆疊內提供靈活性。該堆疊起到單個交換單元的作用，由成員交換機選取的“活動”交換機管理。
活動交換機自動選取堆疊中的備用交換機?；顒咏粨Q機創建和更新所有交換/路由/無線信息，持續與備用交換機同步該信息。如果活動交換機失敗，則備用交換機承擔活動交換機的角色，繼續保持堆疊的可操作性。在活動到備用切換過程中，接入點繼續保持連接。
工作堆疊可在沒有服務中斷的情況下接受新的成員，或者刪除舊成員。StackWise-480 創建具有高度彈性的單一整合系統，最多可使用九臺交換機，通過單個 IP 地址、單個 Telnet 會話、單個 CLI、自動版本檢查、自動升級、自動配置以及更多功能實現簡化管理。StackWise-480 還在 Cisco Catalyst 3850 系列交換機中實現了本地交換。
Cisco StackPower 技術
Cisco Catalyst 3850 系列使用這一系列上具備的 Cisco StackPower 技術。StackPower 是一項創新的電源互連系統，使得堆疊中的電源可以作為公用資源，在所有交換機之間共享。Cisco StackPower 整合安裝在交換機中的單個電源，創建一個電源池，將功率引導到需要它的地方。使用不同于 StackWise-480 電纜的 StackPower 電纜，通過位于交換機后部的特種連接器，在 StackPower 中最多可以配置四臺交換機。（參見圖 8）。
StackPower 可以部署為電源共享模式或者冗余模式。在電源共享模式中，堆疊中所有電源的功率聚集并配送到堆疊中的交換機。在冗余模式中，計算堆疊的總功率預算時，最大電源的功率不包括在內。該電源保留起來，用于當一個電源出現故障時維持向交換機和連接設備供電，實現網絡無中斷操作。當一個電源出現故障時，StackPower 將進入電源共享模式。
StackPower 使得客戶只需在堆疊中的任意交換機內添加一個額外電源，即可為任意其他堆疊成員提供電源冗余，或者增加共享池的功率。StackPower 消除了對冗余電源系統的需求，也無需在所有堆疊成員中安裝雙路電源。StackPower 可在 LAN Base 許可證級別（或更高）可用。對于 LAN Base，需要單獨購買電纜。
面向開放網絡環境的平臺
Cisco Catalyst 3850 的核心是 UADP ASIC，可通過編程方式滿足未來的功能和智能化需求，提供了投資保護。新 ASIC 提供了平臺，適用于跨有線和無線的融合 API、思科開放網絡環境、軟件定義的網絡 (SDN) 準備以及產品生命周期內通過軟件更新 OnePK SDK。
Cisco Catalyst 3850 系列交換機上的軟件功能和服務
Cisco Catalyst 3850 系列交換機上支持的軟件服務可以分為五個大類：
● 簡化操作
● 高級安全功能
● 靈活性
● 應用程序監視與控制
簡化操作
Cisco Catalyst 3850 通過下列方式幫助減少操作成本：
● Cisco Catalyst Smart Operations
● 易用的部署和控制功能
● 高效交換機操作
● 網絡管理功能
Cisco Catalyst Smart Operations
Cisco Catalyst Smart Operations 是一套全面的功能，簡化 LAN 部署、配置和故障排除。除了自適應的始終啟用技術（例如 StackWise-480 和 StackPower）之外，Cisco Catalyst Smart Operations 實現了交換機的零接觸安裝和替換、快速升級以及輕松地故障排除，同時降低了運營成本。Cisco Catalyst Smart Operations 是包括 Smart Install、Auto Smartports、Smart Configuration 和 Smart Troubleshooting 的一套功能，用于實現卓越運營：
● Cisco Smart Install 是透明的即插即用技術，用于配置 Cisco IOS 軟件映像和交換機配置，無需用戶干預。Smart Install 利用動態 IP 地址分配和其他交換機的協助進行安裝，提供透明的網絡即插即用。
● Cisco Auto Smartports 在設備連接到交換機端口時提供自動配置，對網絡上的設備進行自動檢查和即插即用。
● Cisco Smart Troubleshooting 是交換機中一套全面的調試診斷命令和系統健康狀況檢查集合，包括常規在線診斷 (GOLD) 和板載故障日志記錄 (OBFL)。
● 嵌入式事件管理器 (EEM) 是一套強大且靈活的功能，提供實時網絡事件檢測和板載自動化功能。使用 EEM，客戶可以調整網絡設備的行為，與其業務需求保持一致。此功能需要 IP Base 功能集。
易用的部署和控制功能
● 用戶體驗：
? IP 服務級別協議 (SLA) 使得客戶可以確保新的關鍵業務 IP 應用程序以及 IP 服務可以在 IP 網絡中使用數據、語音和視頻。此功能需要 IP Services 功能集。
? DHCP 通過引導服務器自動配置多個交換機，簡化交換機的部署。
? 自動 QoS (AutoQoS) 簡化 IP 電話 (VoIP) 網絡中的 QoS 配置，發布接口和全局交換機命令來檢測 Cisco IP 電話、分類流量并幫助啟用傳出隊列配置。
? 在所有端口上自動協商，自動選擇半雙工或全雙工模式來優化帶寬。
? 在安裝了不正確的線纜類型（交叉或直通）時，自動媒體相關接口交叉 (MDIX) 自動調整傳輸和接收對。
● 簡化配置和連接：
? 動態匯聚協議 (DTP) 可跨所有交換機端口進行動態主干配置。
? 端口聚集協議 (PAgP) 自動創建 Cisco Fast EtherChannel 組或千兆位 EtherChannel 組，以鏈接到其他交換機、路由器或服務器。
? 鏈路聚合控制協議 (LACP) 允許對符合 IEEE 802.3ad 的設備創建以太網通道。此功能類似于 Cisco EtherChannel 技術和 PAgP。
? 單向鏈路檢測協議 (UDLD) 和聚集 UDLD 允許在光纖接口上檢測和禁用由于不正確的光纖配線或端口故障導致的單向鏈路。
? Cisco VLAN 匯聚協議 (VTP) 版本 3 支持跨所有交換機的動態 VLAN 和動態主干配置。
● 高效交換機操作：
? 所有物理端口和Port Channel聚合端口可靈活配置為二層交換接口或三層路由接口，配置為三層路由接口時可直接配置IP地址及路由協議特性。
? 交換數據庫管理器 (SDM) 模板、VLAN 模板（特定于 LAN Base 許可級別）和高級模板使得管理員可以根據特定于部署的要求，自動優化三重內容可尋址內存 (TCAM) 分配到所需的功能。
? 本地代理地址解析協議 (ARP) 與專用 VLAN 邊緣協作，以盡可能減少廣播，最大化可用帶寬。
? 使用 Cisco StackWise-480 技術的堆疊主配置管理幫助確保在主交換機收到新軟件版本時，所有交換機均可自動升級。自動軟件版本檢查和更新可幫助確保所有堆疊成員具有相同的軟件版本。
? 簡單文件傳輸協議 (TFTP) 從集中位置下載，減少了管理軟件升級的成本。
? 網絡計時協議 (NTP) 為所有內網交換機提供了準確和一致的時間戳。
● 組播：
? 針對有線加無線優化組播：Cisco Catalyst 3850 只接收一個組播流，并將其復制用于所有連接到該交換機的有線加無線設備，提供了更好的組播效率。
? 互聯網組管理協議 (IGMP) v1、v2、v3 的 IPv4 探聽：組播偵聽發現 (MLD) v1 和 v2 探聽可以讓客戶端快速加入和退出組播流，并將帶寬密集型的視頻流量限制為僅針對請求方。
● 監視：
? 遠程交換端口分析器 (RSPAN) 使得管理員可以從同一網絡中的任何交換機遠程監視第 2 層交換機網絡中的端口。
? 嵌入式遠程監控 (RMON) 軟件代理，支持 4 個 RMON 組（歷史記錄、?統計信息、警報和事件），用于強化流量管理、監視和分析。
? 第 2 層跟蹤路由可以識別數據包從源到目標經過的物理路徑，簡化故障排除。
? 無線 RF 管理通過系統范圍的 Cisco CleanAir 技術集成，跨控制器提供影響網絡性能的 RF 干擾的實時和歷史信息。
高效交換機操作
Cisco Catalyst 3850 系列交換機，由思科設計并制造，提供了優化的節能、EEE（RJ45 端口上）、低功耗操作，實現一流的電源管理和功耗功能。Cisco Catalyst 3850 端口支持減少能耗模式，這樣未使用的端口可以進入低功耗狀態。其他高效交換機操作功能包括：
● 思科發現協議版本 2 使得 Cisco Catalyst 3850 系列交換機在連接到思科供能設備時，例如 IP 電話或接入點，可以實現比 IEEE 分類更細粒度的電源設置。
● 每個端口的功耗命令使得客戶可以對單個端口指定最大功率設置。每個端口的 PoE 功耗感知可測量實際功耗，實現更為智能的耗電設備控制。
● PoE MIB 提供了對功耗的主動監控，使得客戶可以設置不同的功率級別閾值。
環境責任
組織可以選擇關閉接入點射頻以減少非峰值期間的功耗。集成的無線 LAN 控制器可避免在網絡中部署額外的設備。
網絡管理工具
Cisco Catalyst 3850 系列交換機提供了優秀的 CLI 用于詳細配置，提供 Cisco Prime? 基礎設施用于統一有線加無線管理。Prime 基礎設施提供了 0 日和持續配置、持續監視和維護、配置模板以及設備和用戶全方位視圖，使用 Prime Assurance Manager 模塊用作用戶流量視圖的 FNF 收集器。
高級安全功能
Cisco Catalyst 3850 系列交換機支持高級安全功能，包括但不限于：
● 防范攻擊者：
? 端口安全性基于 MAC 地址保護對主干端口的訪問。它限制學習到的 MAC 地址數量以拒絕 MAC 地址泛洪。
? DHCP 探測防止惡意用戶混淆 DHCP 服務器和發送虛假地址。其他主要安全功能使用此功能來防止多種其他攻擊，例如 ARP 欺騙。
? 動態 ARP 檢測 (DAI) 阻止惡意用戶利用 ARP 的不安全性質，幫助確保用戶完整性。
? IP 源保護防止惡意用戶通過在客戶端的 IP 地址與 MAC 地址、端口和 VLAN 之間創建綁定表來混淆（即，接管）其他用戶的 IP 地址，以及用它來選擇性阻止虛假數據包。
? 單播反向路徑轉發 (uRPF) 功能幫助消除由于在網絡中引入格式錯誤或偽造（混淆）IP 源地址導致的問題，丟棄缺少可驗證 IP 源地址的 IP 數據包。
? SPAN 端口上的雙向數據支持使得思科入侵檢測系統 (IDS) 可在檢測到入侵者時采取操作。
● 用戶身份驗證：
? 靈活的身份驗證方法，支持多種身份驗證機制，包括 802.1X、忽略 MAC 身份驗證以及使用單個統一的配置進行 Web 身份驗證。
? RADIUS 更改了授權和可下載調用，用于全面的策略管理功能。
? 專用 VLAN 邊緣通過在第 2 層細分流量，將廣播細分轉變?yōu)榉菑V播類似于多重接入的細分，從而限制交換機中主機之間的流量。專用 VLAN 邊緣在交換機端口之間提供了安全和隔離，可幫助確保用戶無法探查其他用戶的流量。
? 多個域身份驗證使得 IP 電話和 PC 可以在相同的交換機端口上進行身份驗證，同時將其置于相應的語音和數據 VLAN。
? MAC 地址通知使得管理員可以獲得網絡上用戶接入或退出的通知。
? 移動性和安全性確保了安全、可靠的無線連接和一致的最終用戶體驗。通過主動阻止已知威脅提高網絡可用性。
? IGMP 過濾過濾出非訂戶并限制每個端口上可用的并發組播流數量，以此提供組播身份驗證。
● ACL：
? 所有 VLAN 上的思科安全 ACL VLAN 可阻止未經授權的數據流在 VLAN 中橋接。
? 思科標準和擴展 IP 安全路由器 ACL 為控制層面和數據層面上的流量定義路由接口上的安全策略?？梢詰?/span> IPv6 ACL 來過濾 IPv6 流量。
? 位于第 2 層接口的基于端口的 ACL 實現了對單獨交換機端口應用安全策略。
● 設備接入：
? Secure Shell (SSH) 協議、Kerberos 和簡單網絡管理協議版本 3 (SNMPv3) 通過在 Telnet 和 SNMP 會話期間加密管理流量，提供了網絡安全性。由于美國出口限制，SSH 協議、Kerberos 和 SNMPv3 加密版本需要特殊加密軟件映像。
? TACACS+ 和 RADIUS 身份驗證有助于集中控制交換機和限制未經授權用戶變更配置。
? 控制臺上接入的多級別安全性可阻止未經授權的用戶變更交換機配置。
● 網橋協議數據單元 (BPDU) 保護在收到 BPDU 以避免意外拓撲循環時，關閉支持生成樹 PortFast 的接口。
● 生成樹根保護 (STRG) 可阻止不在網絡管理員控制之下的邊緣設備成為生成樹協議根節點。
● 無線端到端安全提供了與 CAPWAP 兼容的 DTLS 加密，以確保遠程 WAN/LAN 鏈路上接入點與控制器之間的加密。
靈活性
無邊界網絡實現了企業移動性和企業級視頻服務。業界第一款統一網絡（有線加無線）位置服務可以跟蹤移動資產以及同時使用有線加無線設備資產的用戶。Cisco Catalyst 3850 系列交換機中設置的下列功能實現了真正的無邊界網絡：
● 高可用性
● 高性能 IP 路由
● 優異的 QoS
高可用性
除了 StackWise-480 和 StackPower之外，Cisco Catalyst 3850 系列支持高可用性功能，包括但不限于下列內容：
● 跨堆疊 EtherChannel 提供了在堆疊中不同成員之間配置 Cisco EtherChannel 技術的功能，實現高度靈活性。
● Flexlink 提供了鏈路冗余，收斂時間低于 100 毫秒。
● IEEE 802.1s 多生成樹協議 (MSTP) 提供了與生成樹計時器無關的快速生成樹收斂，還提供了第 2 層負載平衡和分布式處理的優點。
● 每 VLAN 快速生成樹 (PVRST+) 實現了按每個 VLAN 生成樹的快速生成樹 (IEEE 802.1w) 重新收斂，提供比 MSTP 更簡單的配置。在 MSTP 和 PVRST+ 模式中，堆疊單元表現為單個生成樹節點。
● 交換機端口自動恢復（“err-disable”恢復）可自動嘗試重新激活由于網絡錯誤而禁用的端口。
* 48 端口 10G SFP+ 交換機型號上不支持 Stackpower
高性能 IP 路由
Cisco Express Forwarding 硬件路由體系結構在 Cisco Catalyst 3850 系列交換機中提供了極高性能的 IP 路由：
● 小型網絡路由應用程序的 IP Base 功能集支持 IP 單播路由協議（靜態、路由信息協議版本 1 [RIPv1] 和 RIPv2、RIPng、增強內部網關路由協議 [EIGRP] 存根）。LAN Base 功能集使用有限靜態路由。等價路由有助于堆疊中的第 3 層負載平衡和冗余。
● 支持高級 IP 單播路由協議（開放最短路徑優先 [OSPF]、EIGRP、邊界網關協議版本 4 [BGPv4] 和中間系統到中間系統版本 4 [IS-ISv4]）用于負載平衡和構建可擴展 LAN。硬件上支持 IPv6 路由（OSPFv3，EIGRPv6）以實現最佳性能。IP Base 映像中包括了面向路由接入的 OSPF。完整 OSPF、EIGRP、BGPv4 和 IS-ISv4 需要 IP Services 功能集。
● 基于策略的路由 (PBR) 通過不受所配置路由協議的影響協助流重定向，實現了優異的控制。虛擬路由和轉發 (VRF)-Lite 使得服務提供商可以通過重疊 IP 地址支持兩個或更多 VPN。需要 IP Services 功能集。
● 支持面向 IP 組播路由的協議無關組播 (PIM)，包括 PIM 稀疏模式 (PIM?SM)、PIM 密集模式 (PIM-DM)、PIM 稀疏-密集模式和源特定組播 (SSM)。需要 IP Services 功能集。
● 接口上支持 IPv6 地址，通過相應的 show 命令進行監視和故障排除。
優異的 QoS
Cisco Catalyst 3850 系列提供了千兆位以太網速度，具備智能服務，能夠確保流量以十倍于普通網絡的速度平穩運行。針對跨堆疊的標記、分類和調度的業界領先機制，在有線速度下為數據、語音和視頻流量提供優異的性能。
以下為 Cisco Catalyst 3850 系列交換機支持的一些 QoS 功能：
● 使用思科久經考驗的 Cisco IOS 軟件和 UADP ASIC 技術，提供線速度下的分層帶寬管理（按接入點，按射頻、按 SSID、按基于客戶端的策略），實現細粒度無線帶寬管理。對一個 SSID 內的用戶實現公平共享，任何用戶都不會由于其他用戶繁重的任務而無法使用帶寬。公平共享在用戶級別和 SSID 級別自動為無線啟用。
● 提供 802.1p CoS 和 DSCP 字段分類，按源和目標 IP 地址、MAC 地址或第 4 層傳輸控制協議/用戶數據報協議 (TCP/UDP) 端口號對每個數據包使用標記和重新分類。
● 整形輪詢 (SRR) 調度通過為接收和傳出隊列提供智能服務，幫助確保對數據包流采用不同的優先級。加權尾部丟棄 (WTD) 在傳出和接收隊列上出現中斷之前避免擁堵。嚴格的優先級隊列可幫助確保具有最高優先級的數據包可在所有其他流量之前得到處理。
● 思科承諾信息速率 (CIR) 功能以低至 8 Kbps 的增量提供帶寬。
● 使用 QoS ACL（IP ACL 或 MAC ACL）、類映射和策略映射，根據源和目標 IP 地址、源和目標 MAC 地址、第 4 層 TCP/UDP 信息或任何這些字段的組合提供速率限制。
● 對于有線流量，每個接口八個傳出隊列，對于無線流量為四個傳出隊列，這幫助確保在堆疊上針對有線流量差異化管理不同的流量類型。每個交換機上最多可有 2000 個聚集監管器。
使用 Flexible NetFlow 的應用程序監視和控制
Cisco IOS 軟件 FNF 是新一代流監控技術，實現了網絡基礎設施的優化，降低操作成本，通過提升靈活性及可擴展性來改善容量規劃和安全事故檢測。Cisco Catalyst 3850 通過 FNF 在有線加無線上提供了優化的應用程序監控能力。該交換機可以跨有線加無線，在 48 端口型號上支持最多 48,000 個流條目，在 12 端口和 24 端口型號上最多 24,000 個流條目。使用 UADP ASIC，Cisco Catalyst 3850 提供了新一代的流技術，具有無與倫比的靈活性和全面的監控能力，在有線加無線流量上從第 2 層（MAC 和 VLAN）擴展到第 4 層 (TCP/UDP) 標記等等。Cisco Catalyst 3850 交換機支持 Medianet，可以跨有線加無線視頻流量提供監控能力和故障排除功能。未來軟件更新中將啟用特定 Medianet 功能。
FNF 收集的流數據可以導出到外部收集器，供 EEM 分析和報告或跟蹤，支持Netflow v9格式輸出。Cisco Catalyst 3850 通過 EEM 提供了強大的現成可定制事件關聯和策略操作，使得交換機可在滿足預定義條件時觸發定制事件預警或策略操作。無需外部設備，客戶能夠使用現有基礎設施來執行流量監視，即使在大型 IP 網絡上也能經濟地進行流量分析。
無線上的高性能視頻集成了 Cisco VideoStream 技術，用于優化 WLAN 上視頻應用程序的傳輸。
有線加無線 IP 電話支持統一通信，通過消息傳送、線上狀態和會議來改進協作，支持所有思科統一通信無線 IP 電話，以實現經濟高效的實時服務。
部署選項
園區
在園區類型的部署中，Cisco Catalyst 3850 以移動代理模式操作，在 WLC 5760、WLC 5508 或 WiSM2 內集中移動控制功能，實現更好的可擴展性和性能。Cisco Catalyst 3850 提供了接入點的 CAPWAP 終止，面向無線客戶端的統一策略實施，以及面向有線加無線功能的統一 Cisco IOS 軟件配置和監視。移動控制器提供了集中移動性、RRM 和 CleanAir 協調。
與 WLC 5508 WiSM2 和 WLC 5760 上的傳統集中無線部署模式兼容，可幫助確?？蛻舴蛛A段遷移到基于 Cisco Catalyst 3850 的融合接入方法，為現有接入點持續提供控制器。這一遷移還提供了對現有無線控制器基礎設施的投資保護。分階段采用新的 Cisco Catalyst 3850 可以幫助確保無縫遷移到融合無線接入模式。圖 9 顯示了園區類型部署中的 Cisco Catalyst 3850。
分支機構
使用移動控制器模式的 Cisco Catalyst 3850 針對在分支機構部署進行了優化。在此模式下，交換機不僅可以終止來自接入點的 CAPWAP 隧道，還可以提供客戶端連接，并管理分支機構中的移動性。這消除了對每個分支機構在接入層交換機之外部署本地控制器的需求。此外，對有線加無線流量的全面監控能力意味著 WAN 路由器可以對出入分支機構的有線加無線流量正確劃分優先級。圖 10 顯示了分支機構接入類型部署中的 Cisco Catalyst 3850。
新的 12 端口和 24 端口 SFP+ 或 SFP Cisco Catalyst 3850 型號以及不可堆疊的 48 端口 SFP+ 型號也可用于分支機構中，通過光纖鏈路匯總來自較小接入交換機的流量，實現更安全和更注重 EMI 的部署
表 9. Cisco Catalyst 3850 性能規格
| 所有交換機型號的性能值 |
| 交換容量 | 48 端口千兆位以太網型號上 176 Gbps |
| 24 端口千兆位以太網型號上 92 Gbps |
| 12 端口千兆位以太網型號上 68 Gbps |
| 24 端口千兆位級以太網型號上 560 Gbps |
| 48 端口千兆位級以太網型號上 472 Gbps |
| 48 端口萬兆位以太網 SFP+ 型號上 1280 Gbps |
| 24 端口萬兆位以太網 SFP+ 型號上 640 Gbps |
| 12 端口萬兆位以太網 SFP+ 型號上 320 Gbps |
| 堆疊帶寬 | 480 Gbps |
| MAC 地址總數 | 32,000 |
| IPv4 路由總數（ARP 加上學習到的路由） | 24,000 |
| FNF 條目 | 48 端口千兆位以太網型號上 48,000 個流條目 |
| 12 端口和 24 端口千兆位以太網型號上的 24,000 個流條目 |
| 48 端口萬兆位以太網 SFP+ 型號上 96,000 個流條目 |
| 24 端口萬兆位以太網 SFP+ 型號上 48,000 個流條目 |
| 12 端口萬兆位以太網 SFP+ 型號上 24,000 個流條目 |
| DRAM | 4 GB（48 端口 SFP+ 型號上 8 GB） |
| 閃存 | 2 GB（12 端口和 24 端口 SFP+ 上 4 GB，48 端口 SFP+ 型號上 8 GB） |
| VLAN ID | 4,000 |
| 交換虛擬接口 (SVI) 總數 | 1,000 |
| 巨型幀 | 9198 字節 |
| 每個 3850 堆疊的路由端口總數 | 208 |
| 無線 |
| 每交換機/堆疊的接入點數量 | 100 |
| 每交換機/堆疊的無線客戶端數量 | 2000 |
| 每交換機的 WLAN 總數 | 64 |
| 每交換機的無線帶寬 | 48 端口千兆位以太網型號上最高 40 Gbps |
| 24 端口千兆位以太網型號上最高 20 Gbps |
| 支持的 Aironet 接入點系列 | 3600, 3500, 2600, 1600, 1260, 1140, 1040 |
| 交換機型號的轉發速率（12 端口和 24 端口型號采用 2 x 10 千兆位 + 2 x 1 千兆位以太網上行鏈路，48 端口型號采用 4 x 萬兆位以太網上行鏈路） |
| 型號 | 轉發速度 |
| WS-C3850-12S | 50.5 Mpps |
| WS-C3850-24T | 68.4 Mpps |
| WS-C3850-24P |
| WS-C3850-24S |
| WS-C3850-48T | 130.95 Mpps |
| WS-C3850-48P |
| WS-C3850-48F |
| WS-C3850-24XU | 500 Mpps（80B 數據包） |
| WS-C3850-12X48U | 460 Mpps（64B 數據包） |
| WS-C3850-12XS | 227.28 Mpps |
| WS-C3850-24XS | 454.55 Mpps |
| WS-C3850-48XS | 909 Mpps |
表 10 顯示了尺寸、重量、噪音、平均無故障工作時間 (MTBF) 和環境范圍。重量不包括上行鏈路 FRU。重量包括發運時的機箱組件（含風扇）、一個電源，一個電源插槽留空。
表 10. 尺寸、重量、噪音、MTBF 和環境范圍
| 尺寸（高×寬×長） | 英寸 | 厘米 |
| WS-C3850-12S | 1.75 x 17.5 x 17.7 | 4.45 x 44.5 x 45.0 |
| WS-C3850-24S |
| WS-C3850-24T |
| WS-C3850-24P |
| WS-C3850-48T |
| WS-C3850-48P |
| WS-C3850-48F | 1.75 x 17.5 x 19.2 | 4.45 x 44.5 x 48.8 |
| WS-C3850-48U |
| WS-C3850-24U |
| WS-C3850-24XU |
| WS-C3850-12X48U |
| WS-C3850-12XS | 1.75 x 17.5 x 17.7 | 4.45 X 44.5 x 45.0 |
| WS-C3850-24XS |
| WS-C3850-48XS | 1.75 x 17.5 x 20.1 | 4.45 X 44.5 x 51.1 |
| 重量 | 磅 | 公斤 |
| WS-C3850-12S | 15.48 | 7.02 |
| WS-C3850-24S | 15.5 | 7.03 |
| WS-C3850-24T | 15.9 | 7.2 |
| WS-C3850-24P | 16.3 | 7.4 |
| WS-C3850-24U | 16.5 | 7.5 |
| WS-C3850-48T | 17 | 7.7 |
| WS-C3850-48P | 17.4 | 7.9 |
| WS-C3850-48F | 17.6 | 8 |
| WS-C3850-48U | 17.6 | 8 |
| WS-C3850-24XU | 17.6 | 8 |
| WS-C3850-12X48U | 17.6 | 8 |
| WS-C3850-12XS | 12.9 | 5.8 |
| WS-C3850-24XS | 13.5 | 6.1 |
| WS-C3850-48XS | 16.42 | 7.45 |
| C3850-NM-4-1G | 0.66 | 0.3 |
| C3850-NM-2-10G | 0.71 | 0.32 |
| C3850-NM-4-10G | 0.75 | 0.34 |
| C3850-NM-8-10G | 0.74 | 0.34 |
| C3850-NM-2-40G | 0.62 | 0.28 |
| MTBF 小時 |
| WS-C3850-12S | 315,840 |
| WS-C3850-24S | 300,760 |
| WS-C3850-24T | 303,230 |
| WS-C3850-24P | 269,450 |
| WS-C3850-24U | 237,310 |
| WS-C3850-48T | 303,660 |
| WS-C3850-48P | 241,050 |
| WS-C3850-48F | 241,050 |
| WS-C3850-48U | 205,110 |
| WS-C3850-24XU | 203,150 |
| WS-C3850-12X48U | 202,030 |
| WS-C3850-12XS | 371,440 |
| WS-C3850-24XS | 307,990 |
| WS-C3850-48XS | 286,900 |
| PWR-C1-350WAC | 580,710 |
| PWR-C1-715WAC | 664,055 |
| PWR-C1-1100WAC | 392,174 |
| PWR-C1-440WDC | 469,350 |
| C3850-NM-4-1G | 7,052,100 |
| C3850-NM-2-10G | 4,315,970 |
| C3850-NM-4-10G | 3,835,330 |
| 環境范圍 |
| 使用 AC 電源 | 正常工作溫度* 和高度： |
| 工作溫度和高度 |
|
| ● -5oC 到 +45oC，最高 5000 英尺（1500 米） |
|
|
| ● -5oC 到 +40oC，最高 10,000 英尺（3000 米） |
|
|
| * 冷啟動的最低環境溫度為 32°F (0°C) |
| 短時間*異常條件： |
|
|
| ● -5oC 到 +50oC，最高 5000 英尺（1500 米） |
|
|
| ● -5oC 到 +45oC，最高 10,000 英尺（3000 米） |
|
|
| ● -5oC 到 +45oC，海平面高度，單個風扇故障 |
|
|
| * 一年期中不超過以下條件：連續 96 小時，或總計 360 小時，或發生 15 次。 |
| 使用 AC 電源 | 正常工作溫度和高度： |
| 工作溫度和高度 (NEBS) |
|
| ● -5oC 到 +45oC，最高 6000 英尺（1800 米） |
|
|
| ● -5oC 到 +40oC，最高 10,000 英尺（3000 米） |
|
|
| ● -5oC 到 +35oC，最高 13,000 英尺（4000 米） |
| 短時間*異常條件： |
|
|
| ● -5oC 到 +55oC，最高 6000 英尺（1800 米） |
|
|
| ● -5oC 到 +50oC，最高 10,000 英尺（3000 米） |
|
|
| ● -5oC 到 +45oC，最高 13,000 英尺（4000 米） |
|
|
| ● -5oC 到 +45oC，海平面高度，單個風扇故障 |
|
|
| * 一年期中不超過以下條件：連續 96 小時，或總計 360 小時，或發生 15 次。 |
| 相對濕度 | 10% 到 95%，無凝露 |
| 噪聲 | 使用 AC 或 DC 電源（加載 24 個 PoE+ 端口）： |
| 更具 ISO 7779 測量，根據 ISO 9296 公布 |
|
| 臨近位置操作，環境溫度 25°C | ● LpA：通常 43dB，最高 45dB |
|
|
| ● LwA：通常 5.2B，最大 5.5B |
|
|
| 通常：常規配置下的發出的噪音 |
| 最大：工作過程由于變動造成的統計最大值 |
| 存儲環境 | 溫度：-40oC 到 70oC |
| 高度：15,000 英尺 |
| 振動 | 工作：從 3 到 500Hz 下 0.41Grms，頻譜轉折點為 0.0005 G2/Hz，在 10Hz 和 200Hz 5dB/在每一端音階下降。 |
| 非工作：從 3 到 500Hz 下 1.12Grms，頻譜轉折點為 0.0065 G2/Hz，在 10Hz 和 100Hz 5dB/在每一端音階下降。 |
| 沖擊 | 工作：30G，2 毫秒半正弦 |
| 非工作：55G，10 毫秒梯形 |
Cisco Catalyst 3850 系列連接器
表 11. 連接器
| 連接器和線纜 | ● 1000BASE-T 端口：RJ-45 連接器，4 對 5E 類 UTP 布線 |
|
| ● Multigig-T 端口：RJ-45 連接器，4 對 5E 類、6 類、6A 類 UTP 布線 |
|
| ● 1000BASE-T SFP 端口：RJ-45 連接器，4 對 5E 類 UTP 布線 |
|
| ● 100BASE-FX，1000BASE-SX，-LX/LH，-ZX，-BX10，DWDM 和 CWDM SFP 收發器：LC 光纖連接器（單?；蚨嗄９饫w） |
|
| ● 10GBASE-SR，LR，LRM，ER，ZR，DWDM SFP+ 收發器：LC 光纖連接器（單模或 |
| 多模光纖） |
|
| ● CX1 線纜組件：SFP+ 連接器 |
|
| ● Cisco StackWise-480 堆疊端口：基于銅纜的 Cisco StackWise 布線 |
|
| ● Cisco StackPower：Cisco 專有電源堆疊電纜 |
|
| ● 以太網管理端口：RJ-45 連接器，4 對 5 類 UTP 布線 |
|
| ● 管理控制臺端口：RJ-45 到 DB9 線纜，用于 PC 連接 |
| 電源連接器 | ● 客戶可以使用內部電源或通過 StackPower 從電源堆疊中的其他成員向交換機供電。連接器位于交換機的后端。 |
|
| ● 內部電源連接器：內部電源是一套自變換量程單元。內部電源支持 100 到 240VAC 之間的輸入電壓。使用提供的 AC 電源線可將 AC 電源連接器連接到 AC 電源插座。 |
Cisco Catalyst 3850 系列交換機的管理和標準支持
表 12. Cisco Catalyst 3850 系列管理和標準支持
| 說明 | 規格 |
| 管理 | BRIDGE-MIB | CISCO-SNMP-TARGET-EXT-MIB |
| CISCO-AUTH-FRAMEWORK-MIB | CISCO-STACKMAKER-MIB |
| CISCO-BGP4-MIB，BGP4-MIB | CISCO-MEMORY-POOL-MIB |
| CISCO-BRIDGE-EXT-MIB | CISCO-STP-EXTENSIONS-MIB |
| CISCO-BULK-FILE-MIB | CISCO-SYSLOG-MIB |
| CISCO-CABLE-DIAG-MIB | CISCO-TCP-MIB |
| CISCO-CALLHOME-MIB | CISCO-UDLDP-MIB |
| CISCO-CEF-MIB | CISCO-VLAN-IFTABLE-RELATIONSHIP-MIB |
| CISCO-CIRCUIT-INTERFACE-MIB | CISCO-VLAN-MEMBERSHIP-MIB |
| CISCO-ENTITY-VENDORTYPE-OID-MIB | CISCO-VTP-MIB |
| CISCO-CONTEXT-MAPPING-MIB | EtherLike-MIB |
| CISCO-DEVICE-LOCATION-MIB | HC-RMON-MIB |
| CISCO-DHCP-SNOOPING-MIB | IEEE8021-PAE-MIB |
| CISCO-EIGRP-MIB | IEEE8023-LAG-MIB |
| CISCO-EMBEDDED-EVENT-MGR-MIB | IF-MIB |
| CISCO-ENTITY-FRU-CONTROL-MIB | IGMP-MIB |
| CISCO-ENTITY-SENSOR-MIB | IGMP-STD-MIB |
| ENTITY-MIB | IP-FORWARD-MIB |
| CISCO-ERR-DISABLE-MIB | IP-MIB |
| CISCO-CONFIG-COPY-MIB | IPMROUTE-STD-MIB |
| CISCO-FLOW-MONITOR-MIB | LLDP-EXT-MED-MIB |
| CISCO-FTP-CLIENT-MIB | LLDP-MIB |
| CISCO-HSRP-EXT-MIB | NOTIFICATION-LOG-MIB |
| CISCO-HSRP-MIB | OLD-CISCO-MEMORY-MIB |
| CISCO-IETF-ISIS-MIB | CISCO-CDP-MIB |
| CISCO-IF-EXTENSION-MIB | POWER-ETHERNET-MIB |
| CISCO-IGMP-FILTER-MIB | RMON2-MIB |
| CISCO-CONFIG-MAN-MIB | RMON-MIB |
| CISCO-IP-CBR-METRICS-MIB | SNMP-COMMUNITY-MIB |
| CISCO-IPMROUTE-MIB | SNMP-FRAMEWORK-MIB |
| CISCO-IP-STAT-MIB | SNMP-MPD-MIB |
| CISCO-IP-URPF-MIB | SNMP-NOTIFICATION-MIB |
| CISCO-L2L3-INTERFACE-CONFIG-MIB | SNMP-PROXY-MIB |
| CISCO-LAG-MIB | SNMP-TARGET-MIB |
| CISCO-LICENSE-MGMT-MIB | SNMP-USM-MIB |
| CISCO-MAC-AUTH-BYPASS-MIB | SNMPv2-MIB |
| CISCO-MAC-NOTIFICATION-MIB | SNMP-VIEW-BASED-ACM-MIB |
| CISCO-MDI-METRICS-MIB | TCP-MIB |
| CISCO-FLASH-MIB | UDP-MIB |
| CISCO-OSPF-MIB | CISCO-IMAGE-MIB |
| CISCO-OSPF-TRAP-MIB | CISCO-STACKWISE-MIB |
| CISCO-PAE-MIB | AIRESPMACE-WIRELESS-MIB |
| CISCO-PAGP-MIB | CISCO-LWAPP-IDS-MIB |
| CISCO-PIM-MIB | CISCO-LWAPP-AP-MIB |
| CISCO-PING-MIB | CISCO-LWAPP-CCX-RM-MIB |
| CISCO-PORT-QOS-MIB | CISCO-LWAPP-CLIENT-ROAMING-MIB |
| CISCO-PORT-SECURITY-MIB | CISCO-LWAPP-DOT11-CCX-CLIENT-DIAG-MIB |
| CISCO-PORT-STORM-CONTROL-MIB | CISCO-LWAPP-DOT11-CCX-CLIENT-MIB |
| CISCO-POWER-ETHERNET-EXT-MIB | CISCO-LWAPP-DOT11-CLIENT-CCX-REPORTS-MIB |
| CISCO-PRIVATE-VLAN-MIB | CISCO-LWAPP-DOT11-CLIENT-MIB |
| CISCO-PROCESS-MIB | CISCO-LWAPP-DOT11-MIB |
| CISCO-PRODUCTS-MIB | CISCO-LWAPP-DOWNLOAD-MIB |
| CISCO-RF-MIB | CISCO-LWAPP-LINKTEST-MIB |
| CISCO-RTP-METRICS-MIB | CISCO-LWAPP-MFP-MIB |
| CISCO-RTTMON-MIB | CISCO-LWAPP-MOBILITY-EXT-MIB |
| CISCO-SMART-INSTALL-MIB | CISCO-LWAPP-QOS-MIB |
| CISCO-LWAPP-REAP-MIB |
| CISCO-LWAPP-ROGUE-MIB |
| CISCO-LWAPP-RRM-MIB |
| CISCO-LWAPP-SI-MIB |
| CISCO-LWAPP-TSM-MIB |
| CISCO-LWAPP-WLAN-MIB |
| CISCO-LWAPP-WLAN-SECURITY-MIB |
| 標準 | IEEE 802.1s | RMON I 和 II 標準 |
| IEEE 802.1w | SNMPv1、SNMPv2c 和 SNMPv3 |
| IEEE 802.11 |
|
| IEEE 802.1x |
|
| IEEE 802.1x-Rev |
|
| IEEE 802.3ad |
|
| IEEE 802.3af |
|
| IEEE 802.3at |
|
| 10BASE-T、100BASE-TX 和 1000BASE-T 端口上的 IEEE 802.3x 全雙工 |
|
| IEEE 802.1D 生成樹協議 |
|
| IEEE 802.1p CoS 優先級劃分 |
|
| IEEE 802.1Q VLAN |
|
| IEEE 802.3 10BASE-T 規格 |
|
| IEEE 802.3u 100BASE-TX 規格 |
|
| IEEE 802.3ab 1000BASE-T 規格 |
|
| IEEE 802.3z 1000BASE-X 規格 |
|
電源規格
表 13. Cisco Catalyst 3850 系列的電源規格
| PWR-C1-1100WAC | PWR-C1-715WAC | PWR-C1-350WAC | PWR-C1-440WDC |
| 電源額定最大值 | 1100W | 715W | 350W | 440W |
| 總輸出 BTU（注釋：1000 BTU/小時 = 293W） | 3793 BTU/小時，1100W | 2465 BTU/小時，715W | 1207 BTU/小時，350W | 1517 BTU/小時，440W |
| 輸入電壓范圍和頻率 | 115-240VAC， | 100-240VAC， | 100-240VAC， | -36VDC 到 -72VDC |
| 50-60 Hz | 50-60 Hz | 50-60 Hz |
| 輸入電流 | 12-6A | 10-5A | 4-2A | -72VDC 下<8A |
| -36VDC 下 <16A |
| 額定輸出 | -56V，19.64A | -56V，12.8A | -56V，6.25A | -56V，7.86A |
| 輸出保壓時間 | 102.5VAC 下最短 10 毫秒 | 100VAC 下最短 16.7 毫秒 | 100VAC 下最短 16.7 毫秒 | -48VDC 下 > 2 毫秒 |
| 電源輸入插座 | IEC 320-C16 | IEC 320-C16 | IEC 320-C16 (IEC60320-C16) | 接線板 |
| (IEC60320-C16) | (IEC60320-C16) |
| 電源線額定電流 | 13A | 13A | 10A | 100VDC 下 20A |
| 物理規格 | （高×寬×長）：1.58 X 3.25 X 13.7 英寸 | （高×寬×長）：1.58 X 3.25 X 12.20 英寸 | （高×寬×長）：1.58 X 3.25 X 12.20 英寸 | （高×寬×長）：1.58 X 3.25 X 12.20 英寸 |
| 重量：3 磅 | 重量：2.8 磅 | 重量：2.6 磅 | 重量：2.6 磅 |
| （1.4 公斤） | （1.3 公斤） | （1.2 公斤） | （1.2 公斤） |
| 工作溫度 | 23 到 113°F（-5 到 45°C） |
| 存儲溫度 | -40 到 158°F（-40 到 70℃） |
| 相對濕度 操作和非操作無凝露 | 5% 到 90%，無凝露 |
| 高度 | 10,000 英尺（3000 米），最高 45°C |
| MTBF | 使用 Telcordia SR-332，方法 1，案例 3 計算的 TBF 必須大于 300,000。已證實 MTBF 為 500,000 小時（90% 置信度）。 |
| EMI 和 EMC 遵從性 | FCC Part 15 (CFR 47) Class A |
| ICES-003 Class A |
| EN 55022 Class A |
| CISPR 22 Class A |
| AS/NZS 3548 Class A |
| BSMI Class A（僅 AC 輸入型號） |
| VCCI Class A |
| EN 55024，EN300386，EN 50082-1，EN 61000-3-2，EN 61000-3-3 |
| EN61000-4-2，EN61000-4-3，EN61000-4-4，EN61000-4-5，EN61000-4-6，EN 61000-6-1 |
| 安全合規 | UL 60950-1，CAN/CSA-C22.2 No. 60950-1，EN 60950-1，IEC 60950-1，CCC，CE Marking |
| LED 指示燈 | “AC OK”：輸入到電源的功率正常 |
| “PS OK”：電源的輸出功率正常 |
獨立 Cisco Catalyst 3850 系列交換機的功耗
獨立 Cisco Catalyst 3850 系列交換機的功耗，基于無線通訊解決方案聯盟 (ATIS) 測試，使用 IMIX 分配流流量，輸入電壓 115VAC，60 Hz，無 PoE 負載。提供的值是在相應測試場景中的最大可能功耗值。
表 14. 獨立 Cisco Catalyst 3850 系列的功耗（單位：瓦特）
| 型號 | 上行鏈路模塊 | 功耗 (W)（最大值） |
| 0% 流量 | 10% 流量 | 100% 流量 | 加權平均值 |
| WS-C3850-12S | C3850-NM-4-1G | 85.84 | 85.89 | 86.75 | 86 |
| WS-C3850-24S |
| 104.48 | 104.25 | 105.12 | 104.4 |
| WS-C3850-12S | C3850-NM-2-10G | 87.95 | 88.3 | 90.04 | 88.4 |
| WS-C3850-24S |
| 106.24 | 106.58 | 109.75 | 106.9 |
| WS-C3850-24T | C3850-NM-4-1G | 83.47 | 82.86 | 83.76 | 83.04 |
| WS-C3850-24P | 86.81 | 86.22 | 87.11 | 86.4 |
| WS-C3850-24U | 81.5 | 81.4 | 82.1 | 81.5 |
| WS-C3850-48T | 117.74 | 116.62 | 117.59 | 116.89 |
| WS-C3850-48P | 125.35 | 124.15 | 125.15 | 124.43 |
| WS-C3850-48F | 130.1 | 128.91 | 129.85 | 129.18 |
| WS-C3850-48U | 114.8 | 114.7 | 115.6 | 114.8 |
| WS-C3850-24T | C3850-NM-2-10G | 81.97 | 81.83 | 84.97 | 82.16 |
| WS-C3850-24P | 85.22 | 85.04 | 88.32 | 85.39 |
| WS-C3850-24U | 82.8 | 82.6 | 84.8 | 82.9 |
| WS-C3850-48T | 117.56 | 116.74 | 120.4 | 117.23 |
| WS-C3850-48P | 123.78 | 122.9 | 126.75 | 123.42 |
| WS-C3850-48F | 129.89 | 129.06 | 132.36 | 129.18 |
| WS-C3850-48U | 116.8 | 116.9 | 119.9 | 117.2 |
| WS-C3850-48T | C3850-NM-4-10G | 120.56 | 120.28 | 127.24 | 121.02 |
| WS-C3850-48P | 129.59 | 129.64 | 135.96 | 130.27 |
| WS-C3850-48F | 137.57 | 137.06 | 143.77 | 137.81 |
| WS-C3850-48U | 119.9 | 121.2 | 127.7 | 121.5 |
| WS-C3850-12XS | 109 | 109.5 | 112.7 | 109.7 |
| WS-C3850-24XU | C3850-NM-8-10G | 229.7 | 231.2 | 248.1 | 232.7 |
| WS-C3850-12X48U | 191.3 | 193.6 | 208.1 | 194.8 |
| WS-C3850-24XS | 183.6 | 185.3 | 205.5 | 187.2 |
| WS-C3850-24XS | C3850-NM-2-40G | 159.2 | 161.1 | 177 | 162.5 |
| WS-C3850-48XS | 無 | 267 | 268.3 | 288.1 | 270.1 |
安全性與合規性
表 15. Cisco Catalyst 3850 系列的安全性與合規性信息
| 說明 | 規格 |
| 安全認證 | UL 60950-1 第二版 |
| CAN/CSA-C22.2 編號 60950-1 第二版 |
| EN 60950-1 第二版 |
| IEC 60950-1 第二版 |
| NOM（通過合作伙伴和經銷商獲得） |
| 電磁輻射認證 | 47CFR Part 15 (CFR 47) Class A (FCC Part 15 Class A) |
| AS/NZS CISPR22 Class A |
| CISPR22 Class A |
| EN55022 Class A |
| ICES003 Class A |
| VCCI Class A |
| EN61000-3-2 |
| EN61000-3-3 |
| KN22 Class A |
| KCC |
| CNS13438 Class A |
| EN55024 |
| CISPR24 |
| KN24 |
| 環境 | 有害物質限用指令 (ROHS) 5 |
| 噪音規格 | 辦公室產品規格：30°C 下 48dBA（參考 ISO 7779） |
| 電信 | CLEI 代碼 |
訂購信息
表 16. Cisco Catalyst 3850 系列訂購信息
| 產品編號 | 產品說明 |
| Cisco Catalyst 3850 系列 |
| WS-C3850-24T-L | 可堆疊 24 個 10/100/1000 以太網端口，采用 350WAC 電源 |
| 1 RU，LAN Base 功能集（需要單獨購買 StackPower 支持） |
| WS-C3850-48T-L | 可堆疊 48 個 10/100/1000 以太網端口，采用 350WAC 電源 |
| 1 RU，LAN Base 功能集（需要單獨購買 StackPower 支持） |
| WS-C3850-24P-L | 可堆疊 24 個 10/100/1000 以太網 PoE+ 端口，采用 715WAC 電源 |
| 1 RU，LAN Base 功能集（需要單獨購買 StackPower 支持） |
| WS-C3850-24U-L | 可堆疊 24 個 10/100/1000 以太網 UPOE 端口，采用 1100WAC 電源 |
| 1 RU，LAN Base 功能集（需要單獨購買 StackPower 支持） |
| WS-C3850-48P-L | 可堆疊 48 個 10/100/1000 以太網 PoE+ 端口，采用 715WAC 電源 |
| 1 RU，LAN Base 功能集（需要單獨購買 StackPower 支持） |
| WS-C3850-48F-L | 可堆疊 48 個 10/100/1000 以太網 PoE+ 端口，采用 1100WAC 電源 |
| 1 RU，LAN Base 功能集（需要單獨購買 StackPower 支持） |
| WS-C3850-48U-L | 可堆疊 48 個 10/100/1000 以太網 UPOE 端口，采用 1100WAC 電源 |
| 1 RU，LAN Base 功能集（需要單獨購買 StackPower 支持） |
| WS-C3850-24T-S | 可堆疊 24 個 10/100/1000 以太網端口，采用 350WAC 電源 |
| 1 RU，IP Base 功能集 |
| WS-C3850-48T-S | 可堆疊 48 個 10/100/1000 以太網端口，采用 350WAC 電源 |
| 1 RU，IP Base 功能集 |
| WS-C3850-24P-S | 可堆疊 24 個 10/100/1000 以太網 PoE+ 端口，采用 715WAC 電源 |
| 1 RU，IP Base 功能集 |
| WS-C3850-24U-S | 可堆疊 24 個 10/100/1000 以太網 UPOE 端口，采用 1100WAC 電源 |
| 1 RU，IP Base 功能集 |
| WS-C3850-48P-S | 可堆疊 48 個 10/100/1000 以太網 PoE+ 端口，采用 715WAC 電源 |
| 1 RU，IP Base 功能集 |
| WS-C3850-48F-S | 可堆疊 48 個 10/100/1000 以太網 PoE+ 端口，采用 1100WAC 電源 |
| 1 RU，IP Base 功能集 |
| WS-C3850-48U-S | 可堆疊 48 個 10/100/1000 以太網 UPOE 端口，采用 1100WAC 電源 |
| 1 RU，IP Base 功能集 |
| WS-C3850-24T-E | 可堆疊 24 個 10/100/1000 以太網端口，采用 350WAC 電源 |
| 1 RU，IP Services 功能集 |
| WS-C3850-48T-E | 可堆疊 48 個 10/100/1000 以太網端口，采用 350WAC 電源 |
| 1 RU，IP Services 功能集 |
| WS-C3850-24P-E | 可堆疊 24 個 10/100/1000 以太網 PoE+ 端口，采用 715WAC 電源 |
| 1 RU，IP Services 功能集 |
| WS-C3850-24U-E | 可堆疊 24 個 10/100/1000 以太網 UPOE 端口，采用 1100WAC 電源 |
| 1 RU，IP Services 功能集 |
| WS-C3850-48P-E | 可堆疊 48 個 10/100/1000 以太網 PoE+ 端口，采用 715WAC 電源 |
| 1 RU，IP Services 功能集 |
| WS-C3850-48F-E | 可堆疊 48 個 10/100/1000 以太網 PoE+ 端口，采用 1100WAC 電源 |
| 1 RU，IP Services 功能集 |
| WS-C3850-48U-E | 可堆疊 48 個 10/100/1000 以太網 UPOE 端口，采用 1100WAC 電源 |
| 1 RU，IP Services 功能集 |
| WS-C3850-12X48U-L | 可堆疊 48 個 10/100/1000 以及 12 個 100Mbps/1/2.5/5/10 Gbps UPOE 以太網端口，采用 1100WAC 電源 |
| 1RU，LAN Base 功能集 |
| WS-C3850-12X48U-S | 可堆疊 48 個 10/100/1000 以及 12 個 100Mbps/1/2.5/5/10 Gbps UPOE 以太網端口，采用 1100WAC 電源 |
| 1RU，IP Base 功能集 |
| WS-C3850-12X48U-E | 可堆疊 48 個 10/100/1000 以及 12 個 100Mbps/1/2.5/5/10 Gbps UPOE 以太網端口，采用 1100WAC 電源 |
| 1RU，IP Services 功能集 |
| WS-C3850-24XU-L | 可堆疊 24 個 100Mbps/1/2.5/5/10 Gbps UPOE 以太網端口，采用 1100WAC 電源 |
| 1RU，LAN Base 功能集 |
| WS-C3850-24XU-S | 可堆疊 24 個 100Mbps/1/2.5/5/10 Gbps UPOE 以太網端口，采用 1100WAC 電源 |
| 1RU，IP Base 功能集 |
| WS-C3850-24XU-E | 可堆疊 24 個 100Mbps/1/2.5/5/10 Gbps UPOE 以太網端口，采用 1100WAC 電源 |
| 1RU，IP Services 功能集 |
| WS-C3850-12S-S | 可堆疊 12 個 SFP 以太網端口，采用 350WAC 電源 |
| 1 RU，IP Base 功能集 |
| WS-C3850-12S-E | 可堆疊 12 個 SFP 以太網端口，采用 350WAC 電源 |
| 1 RU，IP Services 功能集 |
| WS-C3850-24S-S | 可堆疊 24 個 SFP 以太網端口，采用 350WAC 電源 |
| 1 RU，IP Base 功能集 |
| WS-C3850-24S-E | 可堆疊 24 個 SFP 以太網端口，采用 350WAC 電源 |
| 1 RU，IP Services 功能集 |
| WS-C3850-12XS-S | 可堆疊 12 個 SFP+ 以太網端口，采用 350WAC 電源 |
| 1 RU，IP Base 功能集 |
| WS-C3850-12XS-E | 可堆疊 12 個 SFP+ 以太網端口，采用 350WAC 電源 |
| 1 RU，IP Services 功能集 |
| WS-C3850-24XS-S | 可堆疊 24 個 SFP+ 以太網端口，采用 715WAC 電源 |
| 1 RU，IP Base 功能集 |
| WS-C3850-24XS-E | 可堆疊 24 個 SFP+ 以太網端口，采用 715WAC 電源 |
| 1 RU，IP Services 功能集 |
| WS-C3850-48XS-S | 獨立，48 個 SFP+ 和 4 個 QSFP+ 以太網端口，采用 750WAC 前向后電源 |
| 1 RU，IP Base 功能集 |
| WS-C3850-48XS-E | 獨立，48 個 SFP+ 和 4 個 QSFP+ 以太網端口，采用 750WAC 前向后電源 |
| 1 RU，IP Services 功能集 |
| WS-C3850-48XS-F-S | 獨立，48 個 SFP+ 和 4 個 QSFP+ 以太網端口，采用 750WAC 后向前電源 |
| 1 RU，IP Base 功能集 |
| WS-C3850-48XS-F-E | 獨立，48 個 SFP+ 和 4 個 QSFP+ 以太網端口，采用 750WAC 后向前電源 |
| 1 RU，IP Services 功能集 |
| Cisco Catalyst 3850 包 |
| WS-C3850-24PW-S | Cisco Catalyst 3850 24 端口 PoE IP Base，帶有 5 個接入點許可證 |
| WS-C3850-48PW-S | Cisco Catalyst 3850 48 端口 PoE IP Base，帶有 5 個接入點許可證 |
| WS-C3850-24UW-S | Cisco Catalyst 3850 24 端口 UPOE，帶有 5 個接入點許可證 IP Base |
| WS-C3850-48W-S | Cisco Catalyst 3850 48 端口 PoE，帶有 5 個接入點許可證 IP Base |
| WS-C3850-48UW-S | Cisco Catalyst 3850 48 端口 UPOE，帶有 5 個接入點許可證 IP Base |
| WS-C3850-24XUW-S | Cisco Catalyst 3850 24 端口 UPOE，帶有 24 個 100Mbps/1/2.5/5/10 Gbps 和 5 個接入點許可證 IP Base |
| WS-C3850-12X48UW-S | Cisco Catalyst 3850 48 端口 UPOE，帶有 12 個 100Mbps/1/2.5/5/10 Gbps 和 5 個接入點許可證 IP Base |
| WS-C3850-16XS-S | Cisco Catalyst 3850 12 SFP+ 端口可堆疊型號，帶有 C3850-NM-4-10G 模塊和 350WAC 電源。1 RU，IP Base 功能集 |
| WS-C3850-16XS-E | Cisco Catalyst 3850 12 SFP+ 端口可堆疊型號，帶有 C3850-NM-4-10G 模塊和 350WAC 電源。1 RU，IP Services 功能集 |
| WS-C3850-32XS-S | Cisco Catalyst 3850 24 SFP+ 端口可堆疊型號，帶有 C3850-NM-8-10G 模塊和 715WAC 電源。1 RU，IP Base 功能集 |
| WS-C3850-32XS-E | Cisco Catalyst 3850 24 SFP+ 端口可堆疊型號，帶有 C3850-NM-8-10G 模塊和 715WAC 電源。1 RU，IP Services 功能集 |
| 用于 Cisco Catalyst 3850 系列的網絡模塊 |
| C3850-NM-4-1G= | 4 x 千兆位以太網網絡模塊備件 |
| C3850-NM-2-10G= | 4 x 千兆位以太網/2 x 萬兆位以太網網絡模塊備件 |
| C3850-NM-BLANK= | 網絡模塊空白備件 |
| C3850-NM-4-10G= | 4 x 千兆位以太網/4 x 萬兆位以太網網絡模塊備件 |
| C3850-NM-8-10G= | 8 x 千兆位以太網/8 x 萬兆位以太網網絡模塊備件 |
| C3850-NM-2-40G= | 2 x 40 千兆位以太網網絡模塊備件 |
| 軟件許可證 |
| C3850-12-S-E | Cisco Catalyst 3850 12 端口 IP Base 到 IP Services RTU 書面許可證 |
| C3850-24-L-S | Cisco Catalyst 3850 24 端口交換機 LAN Base 到 IP Base RTU 書面許可證 |
| C3850-48-L-S | Cisco Catalyst 3850 48 端口交換機 LAN Base 到 IP Base RTU 書面許可證 |
| C3850-24-L-E | Cisco Catalyst 3850 24 端口 LAN Base 到 IP Services RTU 書面許可證 |
| C3850-48-L-E | Cisco Catalyst 3850 48 端口 LAN Base 到 IP Services RTU 書面許可證 |
| C3850-24-S-E | Cisco Catalyst 3850 24 端口 IP Base 到 IP Services RTU 書面許可證 |
| C3850-48-S-E | Cisco Catalyst 3850 48 端口 IP Base 到 IP Services RTU 書面許可證 |
| L-C3850-24-L-S | Cisco Catalyst 3850 24 端口 LAN Base 到 IP Base RTU 電子許可證 |
| L-C3850-48-L-S | Cisco Catalyst 3850 48 端口 LAN Base 到 IP Base RTU 電子許可證 |
| L-C3850-24-L-E | Cisco Catalyst 3850 24 端口 LAN Base 到 IP Services RTU 電子許可證 |
| L-C3850-48-L-E | Cisco Catalyst 3850 48 端口 LAN Base 到 IP Services RTU 電子許可證 |
| L-C3850-24-S-E | Cisco Catalyst 3850 24 端口 IP Base 到 IP Services RTU 電子許可證 |
| L-C3850-48-S-E | Cisco Catalyst 3850 48 端口 IP Base 到 IP Services RTU 電子許可證 |
| L-C3850-12-S-E | Cisco Catalyst 3850 12 端口 IP Base 到 IP Services RTU 電子許可證 |
| 接入點許可證 |
| L-LIC-CT3850-UPG | 用于 Cisco 3850 無線控制器的主升級許可證 SKU（電子傳送） |
| L-LIC-CTIOS-1A | 用于 Cisco IOS 軟件無線控制器的 1 個接入點添加許可證（電子傳送） |
| LIC-CT3850-UPG | 用于 Cisco 3850 無線控制器的主升級許可證 SKU（書面許可證） |
| LIC-CTIOS-1A | 用于 Cisco IOS 軟件無線控制器的 1 個接入點添加許可證（書面許可證） |
| Cisco Catalyst 3850 系列的電源和風扇 |
| PWR-C1-350WAC= | 350WAC 電源備件 |
| PWR-C1-715WAC= | 715WAC 電源備件 |
| PWR-C1-1100WAC= | 1100WAC 電源備件 |
| PWR-C1-440WDC= | 440WDC 電源備件 |
| PWR-C1-BLANK= | 電源空白備件 |
| PWR-C3-750WAC-R= | 750WAC 電源備件，前向后通風，用于 48XS |
| PWR-C3-750WAC-F= | 750WAC 電源備件，后向前通風，用于 48XS |
| PWR-C3-750WDC-R= | 750WDC 電源備件，前向后通風，用于 48XS |
| PWR-C3-750WDC-F= | 750WDC 電源備件，后向前通風，用于 48XS |
| FAN-T3-R= | 風扇模塊備件，前向后通風，用于 48XS |
| FAN-T3-F= | 風扇模塊備件，后向前通風，用于 48XS |
| Cisco Catalyst 3850 系列的 StackWise-480 和 StackPower 電纜 |
| STACK-T1-50CM= | Cisco StackWise-480 50 厘米堆疊電纜備件 |
| STACK-T1-1M= | Cisco StackWise-480 1 米堆疊電纜備件 |
| STACK-T1-3M= | Cisco StackWise-480 3 米堆疊電纜備件 |
| CAB-SPWR-30CM= | Cisco Catalyst 3850 StackPower 電纜 30 厘米備件 |
| CAB-SPWR-150CM= | Cisco Catalyst 3850 StackPower 電纜 150 厘米備件 |
| Cisco Catalyst 3850 系列備用電源線 |
| CAB-TA-NA= | Cisco Catalyst 3850 AC 電源線（北美） |
| CAB-TA-AP= | Cisco Catalyst 3850 AC 電源線（澳大利亞） |
| CAB-TA-AR= | Cisco Catalyst 3850 AC 電源線（阿根廷） |
| CAB-TA-SW= | Cisco Catalyst 3850 AC 電源線（瑞士） |
| CAB-TA-UK= | Cisco Catalyst 3850 AC 電源線（英國） |
| CAB-TA-JP= | Cisco Catalyst 3850 AC 電源線（日本） |
| CAB-TA-250VAC-JP= | Cisco Catalyst 3850 日本 250VAC 電源線（日本） |
| CAB-TA-EU= | Cisco Catalyst 3850 AC 電源線（歐洲） |
| CAB-TA-IT= | Cisco Catalyst 3850 AC 電源線（意大利） |
| CAB-TA-IN= | Cisco Catalyst 3850 AC 電源線（印度） |
| CAB-TA-CN= | Cisco Catalyst 3850 AC 電源線（中國） |
| CAB-TA-DN= | Cisco Catalyst 3850 AC 電源線（丹麥） |
| CAB-TA-IS= | Cisco Catalyst 3850 AC 電源線（以色列） |
| CAB-ACBZ-12A= | Cisco Catalyst 3850 AC 電源線（巴西），12A/125V BR-3-20 插頭，最高 12A |
| CAB-ACBZ-10A= | Cisco Catalyst 3850 AC 電源線（巴西），10A/250V BR-3-10 插頭，最高 10A |
| CAB-C15-CBN | 機柜跳線電源線，250 VAC 13A，C14-C15 連接器 |
| Cisco Catalyst 3850 系列備用附件和機架安裝工具包 |
| C3850-ACC-KIT= | Cisco Catalyst 3850 系列附件包 |
| C3850-RAC-KIT= | Cisco Catalyst 3850 系列機架安裝工具包 |
| C3850-4PT-KIT= | Cisco Catalyst 3850 系列四點安裝延長滑軌和支架 |
